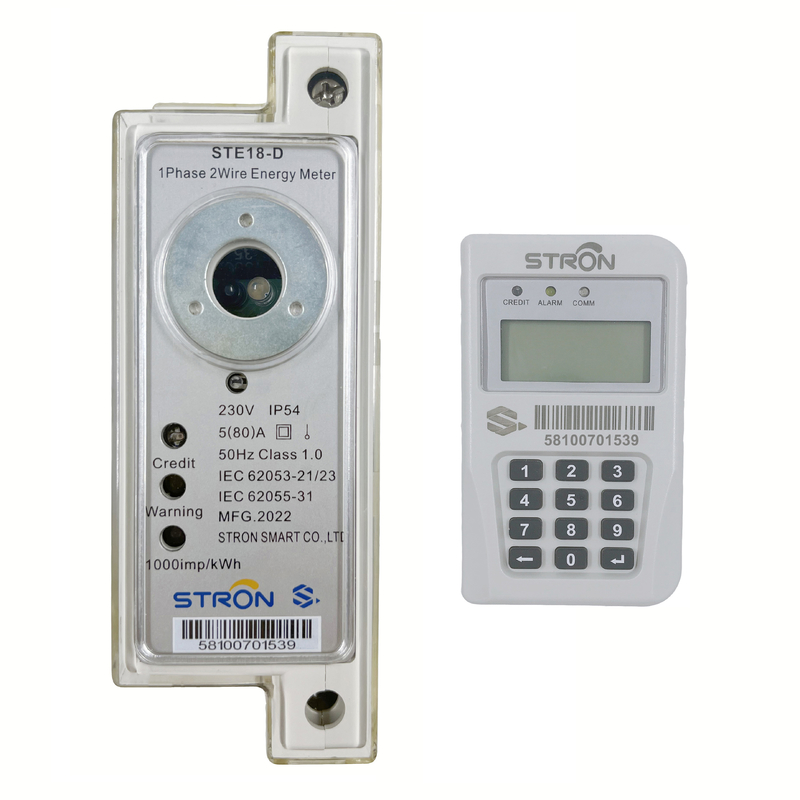

Stron STS Prepaid Din Rail Single Phase Digital Energy/Electricity Meter Dengan 2 Kabel Komunikasi dan Customer Interface Unit

1. produk perkenalan

単相導軌式電能表 terutama digunakan untuk mengukur daya listrik fase tunggal jaringan tekanan rendah, pada saat yang sama dapat mengukur daya listrik, arus listrik, daya dll, memiliki fungsi komunikasi 433RF, fungsi pembagian jarak jauh pilihan, mudah digunakan pengguna untuk pemantauan listrik, pengumpulan dan penghentian jarak jauh kontrol. dapat fleksibel dipasang di dalam kotak distribusi, mewujudkan pembagian daya listrik untuk daerah yang berbeda dan beban yang berbeda.

produk memenuhi persyaratan desain internasional IEC62053-21/23 dan internasional IEC62055-31, mulai dari chip pengukuran khusus, komponen kunci merek internasional, dari dalam ke luar, semua aspek menjamin pengukuran presisi tinggi produk, aplikasi keandalan tinggi. Semua produk diproduksi sesuai dengan standar IS09001 dan ISO14001, memastikan keandalan produk, stabilitas, sehingga memperpanjang umur penggunaan produk.

2. 规格参数

2.1 komponen listrik

2.2 Kompatibilitas elektromagnetik

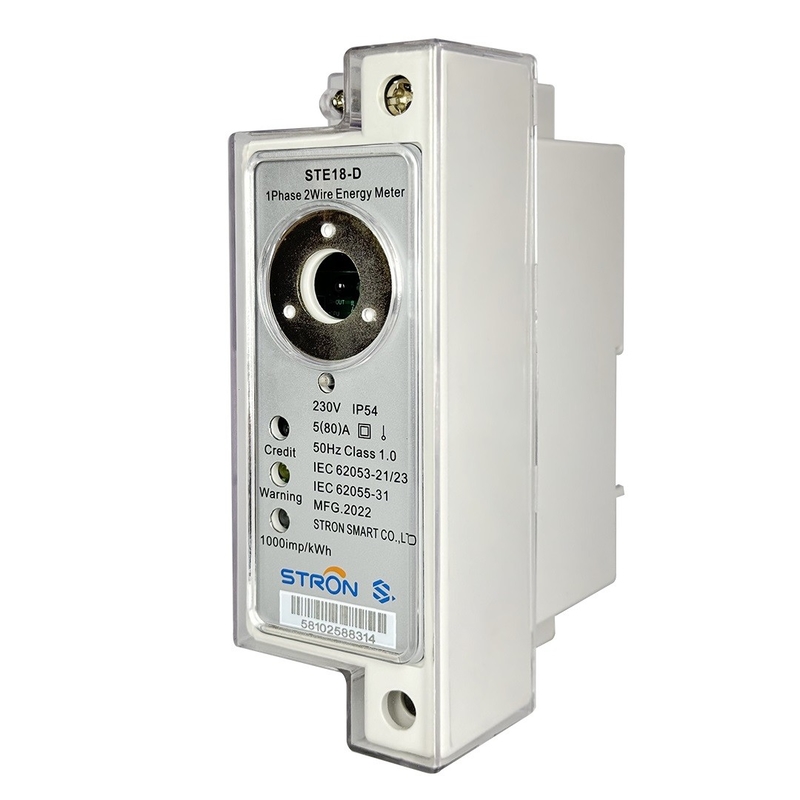

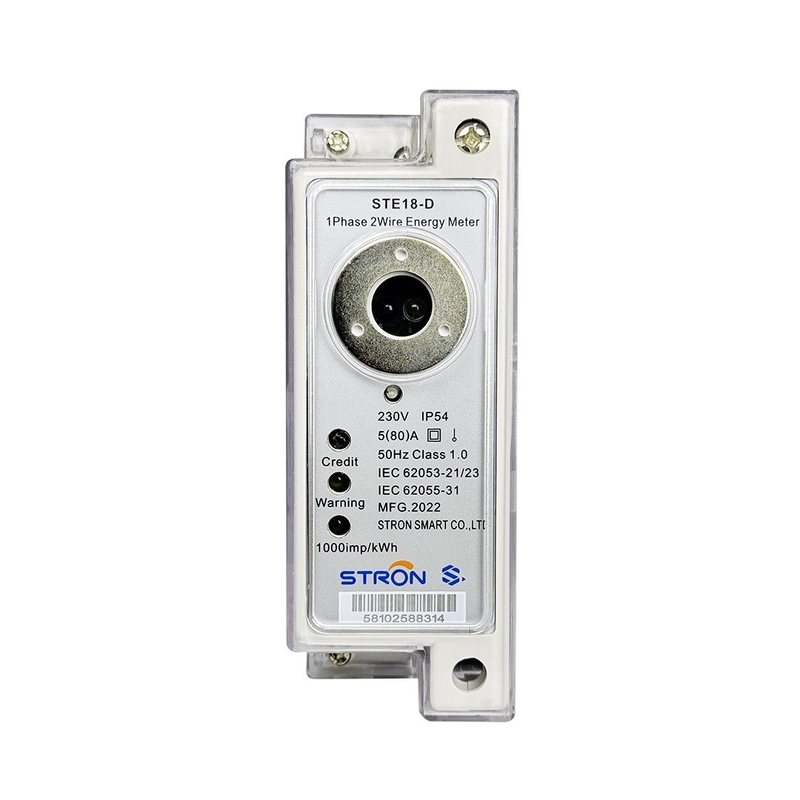

3. bentuk dan struktur

1 lampu petunjuk LED:

·LED indikator lampu √ Kredit √ untuk lampu kredit, ketika saldo penuh cukup saat terang lampu hijau, saldo tidak cukup saat terang lampu merah.

·LED indikator lampu Warning untuk lampu peringatan, saat berada dalam keadaan listrik dan sisa untuk lampu kuning.

·LED indikator lampu 1000imp/kWh untuk mengukur tekanan lampu, ketika jam listrik terhubung setelah beban normal bekerja, lampu ini akan mulai terang biru lampu bersinar, setiap bersinar 1000 kali untuk 1 derajat listrik.

2 penutup penutup penutup penutup penutup penutup penutup penutup penutup penutup penutup penutup penutup penutup

3表号: untuk ID listrik,起到识别电表的作用.

4. ukuran produk

· ukuran:143.5mm × 53mm × 96.5mm

· Cara pemasangan: standar 35mm

5. 电气接线

接线端子:

·1端子为火线进端,

·2端子为火线出口,

·3端子为零线进出端;

·5,6 ujung untuk ujung denyut nadi.

6. fungsi

6.1 jarak jauh:

· Single-phase transceiver mendukung transceiver nirkabel RF, menggunakan CIU untuk transceiver, jarak komunikasi untuk 500M; menggunakan DCU untuk transceiver batch, jarak komunikasi dapat mencapai 1000M.

·DCU,CIU semua dapat digunakan untuk pengendalian jarak jauh, pengisian daya, pencurian listrik, kredit bersih, dll.

· jam listrik adalah jam listrik standar STS, membutuhkan pengguna input 20bit Token mampu untuk jam listrik untuk melakukan penjualan listrik, kredit bersih, operasi bersih mencuri listrik dll.

6.2 perlindungan pencurian:

Saat penutup transparan dibuka, memicu pemutus pencurian, pemutus listrik dan sinyal peringatan, lampu petunjuk menyala, mulai fungsi perlindungan pencurian.

6.3 parameter pengaturan:

Pengguna dapat menggunakan antarmuka ini untuk pengaturan parameter khusus.

6.4 tingkat peringatan:

Saat saldo jam listrik kurang, lampu indikator berubah menjadi merah, saat saldo jam listrik menjadi nol, lampu indikator menyala.

7. 显示
