Kotak Meter Tahan Air Anti Korosi STS, Kotak Meteran Luar IP54

STS Standard Off-grid GPRS IP54 Waterproof Smart Prepaid Solar Metering Box

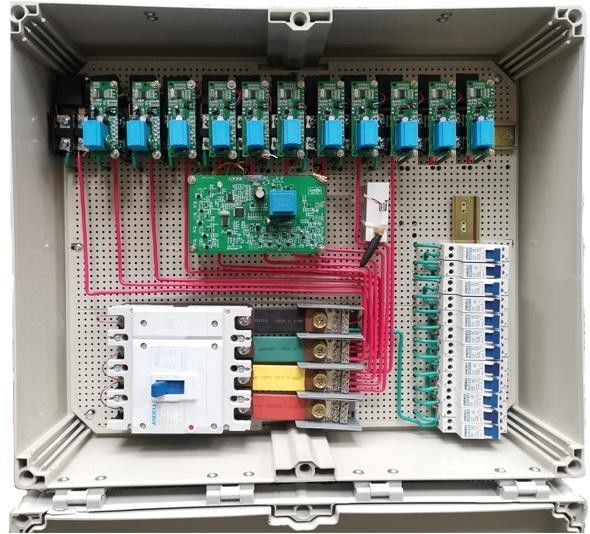

Model STB560-A Metering-box (selanjutnya disebut M-box) adalah solusi metering multi-fungsi yang terdiri dari Box, Measurement & Control Unit (MCU), modul GPRS, modul LORA-RF dan Customer Interface Unit (CIU).Setiap M-box dapat mengakses server ujung-ujung melalui GPRS, sehingga administrator dapat mengoperasikan M-box dan membaca informasi konsumsi energi pengukur dari jarak jauh.

M-box terdiri dari penutup PC (polikarbonat) dan dasar ABS, dengan kinerja insulasi yang andal, kekuatan tinggi, ketahanan nyala api yang baik, anti korosi, anti penuaan dan masa pakai lebih dari 10 tahun.Ini dapat digunakan secara luas dalam konstruksi perumahan atau transformasi jaringan listrik sipil, dengan fitur beberapa kombinasi dari unit pengukuran yang berbeda, pemasangan yang mudah, koneksi kabel tersembunyi dan pengoperasian yang aman.

Dengan mengoperasikan M-box dan membaca semua informasi konsumsi energi meteran dari jarak jauh, ini dapat membantu perusahaan utilitas untuk sebagian besar meningkatkan efisiensi manajemen jaringan listrik mereka, dan mengurangi biaya manajemen.

Bagi pengguna, CIU yang dipasang di rumah mereka dapat memperoleh data konsumsi energi dari M-box melalui komunikasi LORA-RF, dan ditampilkan kepada pengguna, sehingga tidak hanya nyaman bagi mereka untuk membaca data, tetapi juga menghindari gangguan pengukuran energi.Jadi, ini adalah solusi kotak pengukuran lengkap yang menggabungkan pengukuran, penggunaan, dan pengelolaan energi.

Parameter Listrik

Kompatibilitas Magnetik Listrik

Dimensi M-Box:

Kegunaan

1. Pengukuran

Fungsi pengukuran energi aktif aktif dan cadangan positif.

2. Pembayaran di muka

M-box Matikan suplai beban ketika kredit pengguna berubah menjadi 0, pengguna dapat mengisi ulang dengan memasukkan 20digits TOKEN pada CIU.

3. Kredit Rendah

Nilai alarm dapat diatur dengan memasukkan TOKEN yang sesuai.

4. Fungsi kontrol beban

M-Box dapat diprogram untuk ambang kontrol beban, Jika daya saat ini lebih dari ambang batas.Pengukur akan memotong beban pengguna.

5. Rekaman Acara

M-Box akan mencatat total waktu acara buka tutup / arus balik / matikan dan waktu 10 kali acara terakhir.

6. Menguji diri sendiri

M-Box memiliki fungsi self-test, dapat menguji LCD dan relay dll. Dan melaporkan hasilnya secara langsung.

7. Tarif TOU:

Tarif TOU dapat diatur dengan memasukkan TOKEN yang sesuai.

8. Koleksi Cerukan:

Cerukan Listrik dapat dikumpulkan hari demi hari atau bulan demi bulan.

9. Permintaan Informasi:

Konsumen dapat mengecek data seperti Credit Remain, Total Purchased dan Total Credit dengan memasukkan short code pada CIU.

10. Anti-Perusakan:

Meteran secara otomatis akan menutup katup setelah mendeteksi medan magnet dan acara penutup terbuka.

11. Komunikasi:

①GPRS: M-Box tersedia dengan komunikasi sistem AMI ke server basis data melalui modul GPRS

②LORA-RF: Komunikasi CIU dengan M-box oleh LORA-RF.

Pemasangan ke Tiang / Dinding

Seluruh rangkaian aksesori pemasangan, termasuk palang dan simpai horizontal & vertikal, dikemas secara terpisah dari kotak.Seperti gambar diatas, Part 1 adalah ringnya, Part 2 horizontal bar dan Part 3 vertical bar, sedangkan informasi ukuran palang horizontal dan simpai dapat dilihat pada Gambar.

Langkah-langkah di bawah ini harus diambil selama proses pemasangan ke tiang listrik:

✽ Pasang palang vertikal dan baut untuk palang horizontal ke posisi yang tepat di bagian belakang kotak meteran, dan kencangkan dengan sekrup.

✽ Pasang palang horizontal ke baut.

✽ Pasang lingkaran ke tiang.

✽ Kencangkan lingkaran dengan kotak meteran menggunakan sekrup.

Total ada 2 unit palang vertikal, 2 unit palang horizontal, dan 2 unit ring untuk pemasangan.

Koneksi Kabel Daya

Kabel daya terkonsentrasi di bagian bawah kotak meteran, dimasukkan melalui pengikat kabel, dan dihubungkan di bawah sekrup terminal input, terminal netral, dan terminal output.Kabel masukan harus kabel tembaga tidak lebih kecil dari BV ‐ 50mm2, dan kabel keluaran harus kabel tembaga tidak lebih kecil dari BV ‐ 16 mm2.

Konfigurasi terminal masukan, terminal netral dan terminal keluaran di dalam kotak meteran ditunjukkan di bawah ini.

Jumlah rinci tiang sambungan ditunjukkan pada butir 3.2.9, 3.2.10 & 3.2.7.

Diagram koneksi seperti yang ditunjukkan di bawah ini:

Instalasi & Koneksi CIU

CIU berarti Unit Antarmuka Pelanggan, yang merupakan perangkat yang dipasang di rumah pengguna, mengikuti diagram koneksi di bawah ini.Metode koneksinya mirip dengan koneksi meter.UIU tidak mengukur energi, melainkan hanya menampilkan data energi yang diukur.Sehingga jalur keluaran fase L dan N UIU tidak wajib digunakan.

Setelah memasang kabel daya CIU, CIU akan secara otomatis terhubung ke M-box dengan modul LORA-RF.

Tiga solusi untuk mengisi ulang meteran air prabayar

1. Oleh Stronpay vending Software

➯ Melalui titik penjualan lokal atau unit penjual seluler genggam

Pengoperasian perangkat lunak penjual otomatis

1. Masuk sistem vending

2. Pendaftaran nomor meteran

3. Pendaftaran informasi pelanggan

4. Penetapan Harga

5. Buka Akun

6. Vending / Topping meter

7. Dapatkan Token

8. Masukkan Token ke meter dengan keypad

9. Isi ulang berhasil

2. Oleh platform pihak ketiga atau pembayaran seluler lokal dengan API

➪ Melalui ponsel

API: Antarmuka Program Aplikasi, yang merupakan perjanjian yang menghubungkan APP pihak ketiga dan perangkat lunak penjual Stronpay kami.

3. Oleh Sistem AMI

➪ Isi ulang dari jarak jauh melalui modul LORA-RF dan GPRS

Bagaimana cara mengisi ulang dengan Sistem AMI?
