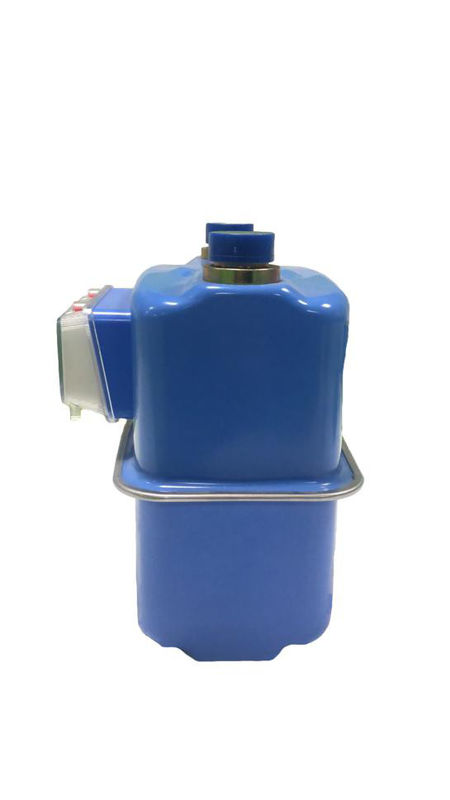

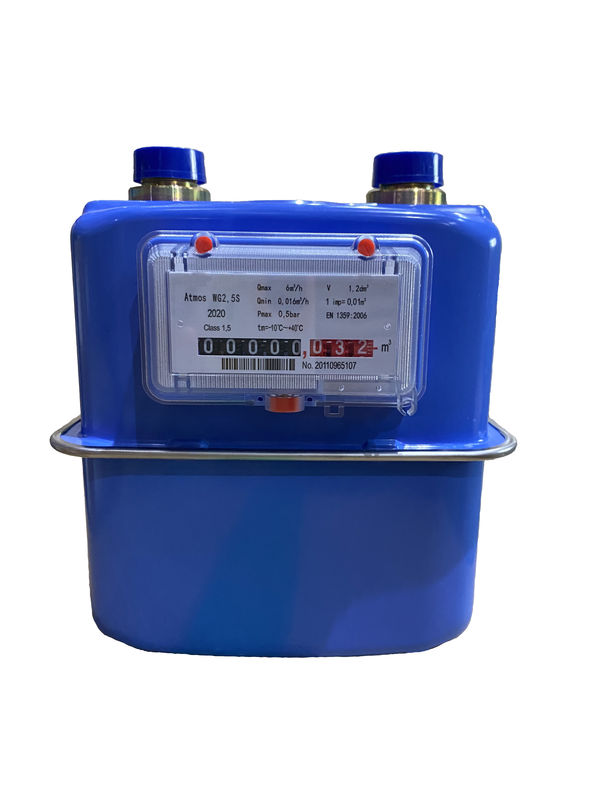

Meteran gas Diafragma dua pipa tipe kompak G1.6MS |G2.5MS | G4S
Kualitas rakitan yang kokoh, presisi tinggi, keamanan, dan berbagai detail teknis canggih menjadikan Pengukur Gas Diafragma ATMOS ® sebagai instrumen cincin pengukur kelas atas. Pengukur aliran gas diafragma tersedia dalam model G1.6, G2.5, dan G4. Jenis ini Instrumen memiliki karakteristik akurasi pengukuran tinggi, pengukuran konstan stabil, umur panjang dan keandalan tinggi.Karena penggunaan bahan bermutu tinggi, meteran gas diafragma memberikan ketahanan korosi, ketahanan oksidasi dan ketahanan.Kualitas bangunan yang kokoh, presisi tinggi, keamanan dan rangkaian detail teknis tingkat lanjut menjadikan ATMOS ® Diafragma Gas Meter sebagai instrumen cincin ukur kelas atas. Pengukur aliran gas diafragma tersedia dalam model G1.6, G2.5 dan G4. Jenis instrumen ini memiliki karakteristik pengukuran tinggi akurasi, pengukuran konstan yang stabil, umur panjang dan keandalan yang tinggi.Karena penggunaan bahan bermutu tinggi, meteran gas diafragma memberikan ketahanan korosi, ketahanan oksidasi, dan ketahanan.
Meteran gas membran terutama terdiri dari ruang ukur, katup geser dan layar. Membran karet membagi ruang ukur menjadi dua bagian, yang secara bergantian dihubungkan dengan saluran masuk pipa oleh katup geser. Membran merasakan tekanan gas dan mengembang dan bergerak di ruang pengukur, sehingga gas di dua bagian ruang pengukur dihirup dan dibuang secara bergantian. Gerakan bolak-balik dari katup geser membentuk aliran gas yang kontinu, yang ditransmisikan ke layar oleh mekanisme tautan ke tunjukkan volume melalui.
Karakteristik kinerja
1. Disetujui sesuai dengan MID oleh NMi
2. Housing berlapis baja galvanis untuk ketahanan korosi maksimum
3. Tahan api (HTB) hingga 0,1 bar menurut EN1359
4. Sistem terintegrasi untuk menyesuaikan kurva kesalahan
5. Stabilitas jangka panjang karena penggunaan diafragma berkualitas tinggi

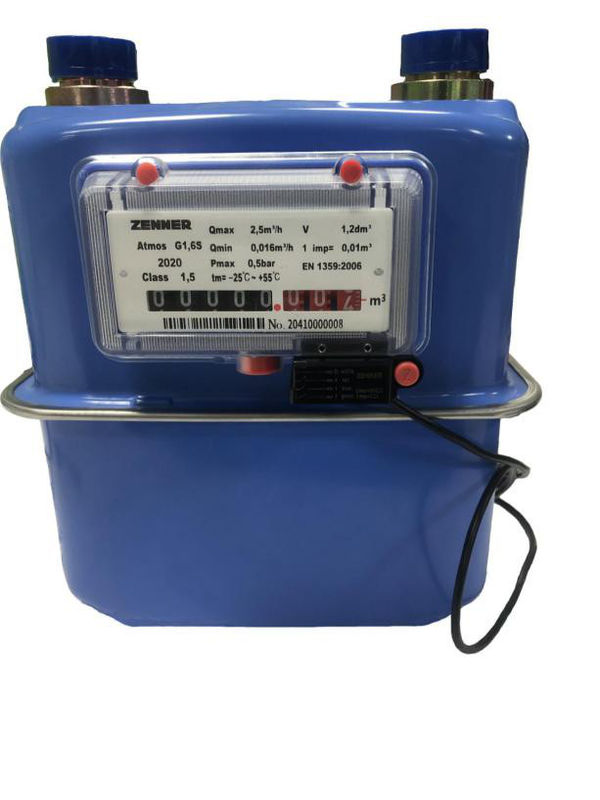

6. Retrofittable dengan pulser
7. Opsional: Pencegah aliran balik
8. Bahan rumah: Lembaran baja galvanis atau aluminium die-cast
9. Media gas: Gas alam, gas kota, gas cair biogas dan gas metan
Data teknis Atmos ® G1.6s |G2.5S| G4S
| Ukuran |
G1.6 |
G2.5 |
G4 |
| Tingkat Arus Nominal |
1,6 m3 / jam |
2,5 m3 / jam |
4 m3 / jam |
| Laju Aliran Maksimum |
2,5 m3 / jam |
4 m3 / jam |
6 m3 / jam |
| Laju Aliran Minimum |
0,016 m3 / jam |
0,025 m3 / jam |
0,04 m3 / jam |
| Volume Siklik |
1,2 dm3 |
1,2 dm3 |
1,2 dm3 |
| Tekanan kerja maksimal |
0,5 Bar |
0,5 Bar |
0,5 Bar |
| Hilang tekanan |
<200 Pa |
<200 Pa |
<200 Pa |
| Bacaan maksimal |
99999.9998 |
99999.9998 |
99999.9998 |
| Bacaan minimal |
0,0002 |
0,0002 |
0,0002 |
| Suhu kerja |
-20-55 ℃ |
-20-55 ℃ |
-20-55 ℃ |
| Suhu Penyimpanan |
-30-60 ℃ |
-30-60 ℃ |
-30-60 ℃ |
| Nilai pulsa |
0,01 m3/nadi |
0,01 m3/nadi |
0,01 m3/nadi |
| Kelas akurasi |
Kelas 1.5 |
Kelas 1.5 |
Kelas 1.5 |
| Bobot |
110 / 130mm |
1,8kg |
1,8kg |
1,8kg |
| 152,4 mm |
2.0kg |
2.0kg |
2.0kg |
|
Kesalahan: Qmin ≦ Q ≦ 0.1Qmax
0,1Qmaks ≦ Q ≦ Qmax
|
± 3 |
± 3 |
± 3 |
| ± 1.5 |
± 1.5 |
± 1.5 |
Dimensi Meteran gas Diafragma Atmos ®G1.6s |G2.5S| G4S
| SEBUAH |
90 ± 0,50 mm |
110 ± 0,50mm |
130 ± 0,50mm |
152,4 ± 0,50mm |
|
|
| C |
226mm |
|
218mm |
|
|
|
| B |
M30 × 2-6g |
G¾B |
G7/8B |
G1B |
NPT¾ '' |
BS746 1 ' |
