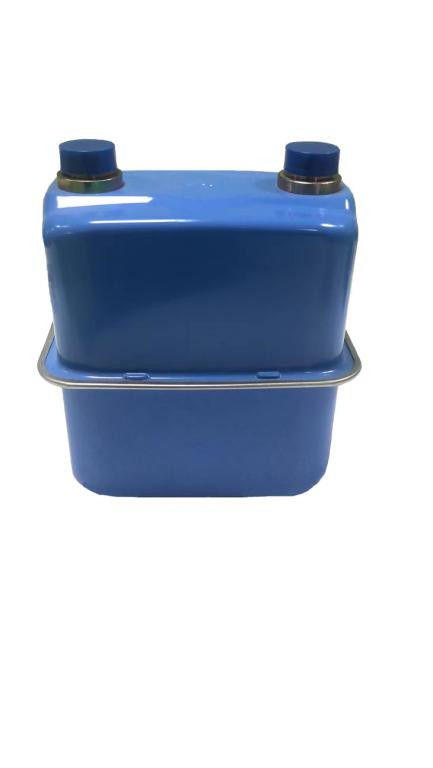

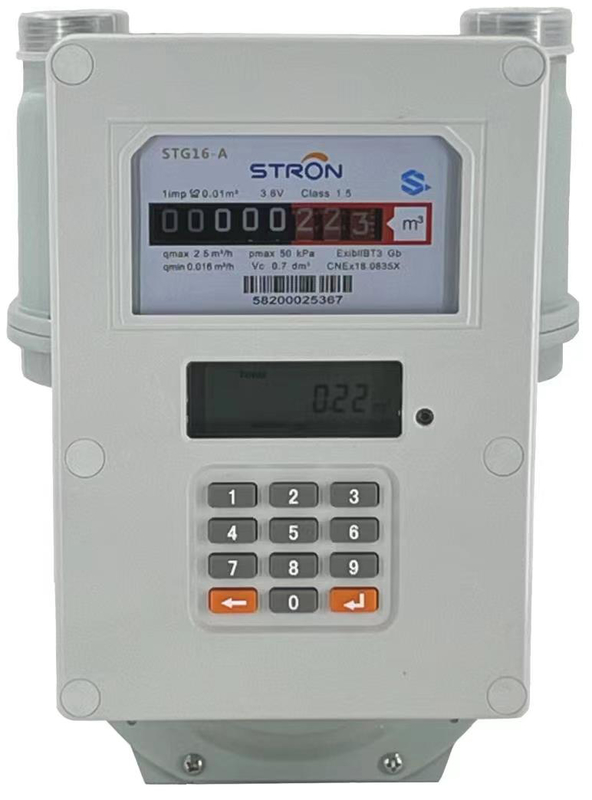

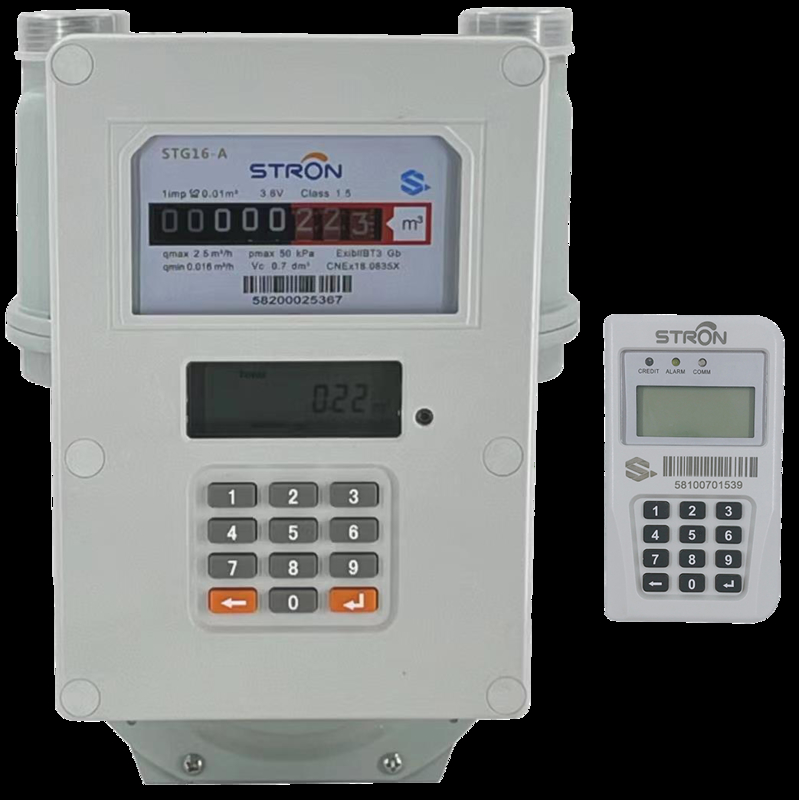

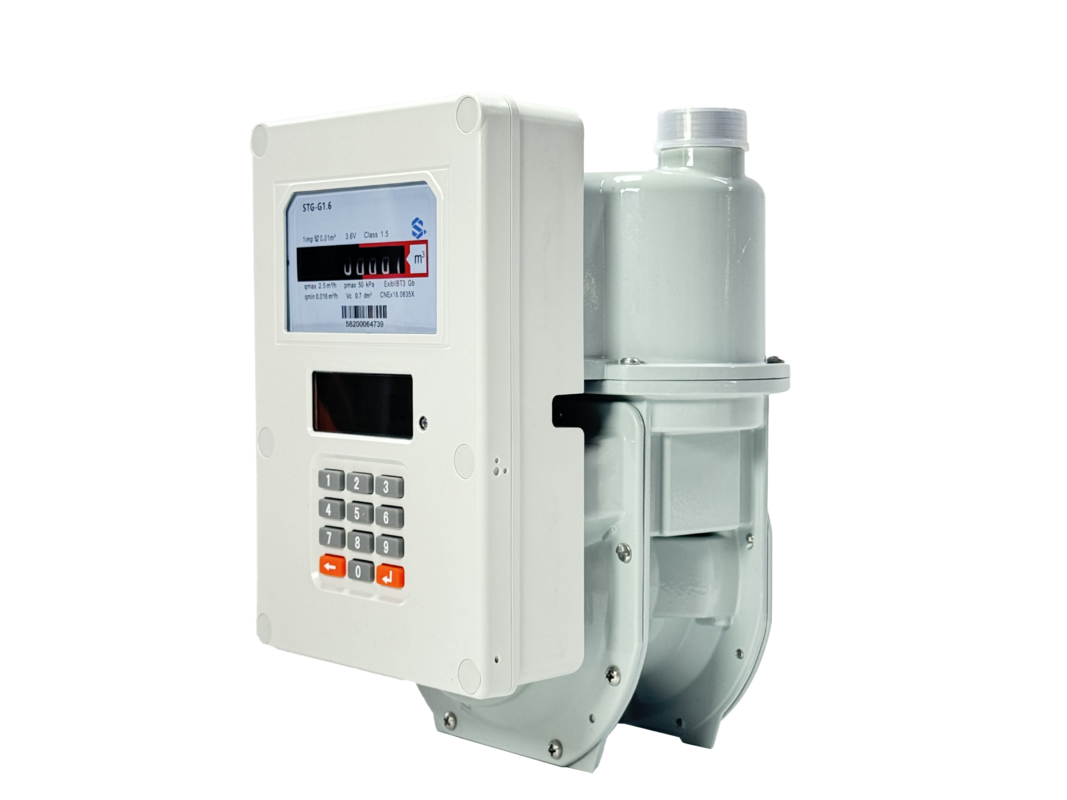

Atmos® Meteran gas prabayar diafragma Kartu IC dua pipa IG1.6S |IG2.5S |IG4S
Seri IGS adalah meteran gas kredit yang menggunakan kartu IC terenkripsi sebagai pembawa data.Sistem IGS kami sesuai dengan kebutuhan perusahaan pemasok gas alam.Melalui kartu IC untuk membaca aliran gas, status meteran atau pengoperasian meteran yang tidak normal dan informasi lain Hal ini memungkinkan operator untuk mendapatkan data yang relevan dari pelanggan tanpa harus membaca di tempat.
Meteran ini cocok untuk semua jenis media gas, seperti: gas rumah tangga, gas alam dan metana, dll. Oleh karena itu, cakupan aplikasinya besar, lebih nyaman bagi pengguna, setara dengan meja serbaguna, sangat terjangkau dan nyaman Sistem kalibrasi terintegrasi mengoordinasikan pergerakan katup sehubungan dengan aliran gas yang optimal Kurva kesalahan linier yang sangat baik dijamin bahkan pada laju aliran rendah Nilai Qmin tetap stabil dan pengukur tahan terhadap kontaminasi karena karakteristik putaran katup yang optimal.
Untuk memberikan jaminan lebih kepada pengguna, Pengukur Gas Diafragma Kartu IC Atmos® IC memenuhi persyaratan EN1359: 1998 / A1: 2006 dan standar OIML R137-1 (2012).
Karakteristik kinerja
■ Fungsi prabayar
■ Housing berlapis baja galvanis untuk ketahanan korosi maksimum
■ Tahan api (HTB) hingga 0,1 bar menurut EN1359
■ Sistem terintegrasi untuk menyesuaikan kurva kesalahan
■ Stabilitas jangka panjang karena penggunaan diafragma berkualitas tinggi
■ Dapat dipasang kembali dengan pulser
■ Opsional: Pencegah aliran balik
■ Bahan rangka: Lembaran baja galvanis atau aluminium cor
■ Media gas: Gas alam, gas kota, gas cair biogas dan gas metana
■ Fungsi penarikan berlebih
■ Fungsi petunjuk dan peringatan
■ Gangguan anti magnet
■ Stabilitas jangka panjang karena penggunaan diafragma berkualitas tinggi
■ Kompensasi suhu dan tekanan
■ Opsional: harga gas untuk tangga
Data teknis Atmos® IG1.6S |IG2.5S |IG4S
| Ukuran |
IG1.6S |
IG2.5S |
IG4S |
| Tingkat Arus Nominal |
1,6 m3 / jam |
2,5 m3 / jam |
4 m3 / jam |
| Laju Aliran Maksimum |
2,5 m3 / jam |
4 m3 / jam |
6 m3 / jam |
| Laju Aliran Minimum |
0,016 m3 / jam |
0,025 m3 / jam |
0,04 m3 / jam |
| Volume Siklik |
1,2 dm3 |
1,2 dm3 |
1,2 dm3 |
| Tekanan kerja maksimal |
0,5 Bar |
0,5 Bar |
0,5 Bar |
| Kehilangan Tekanan Maksimum |
≤ 2 mbar |
≤ 2 mbar |
≤ 2 mbar |
| Bacaan maksimal |
99999.9998 |
99999.9998 |
99999.9998 |
| Bacaan minimal |
0,0002 |
0,0002 |
0,0002 |
| Suhu kerja |
-20-55 ℃ |
-20-55 ℃ |
-20-55 ℃ |
| Suhu Penyimpanan |
-30-60 ℃ |
-30-60 ℃ |
-30-60 ℃ |
| Nilai pulsa |
0,01 atau 0,1 m3/nadi |
0,01 atau 0,1 m3/nadi |
0,01 atau 0,1 m3/nadi |
| Kelas akurasi |
Kelas 1.5 |
Kelas 1.5 |
Kelas 1.5 |
| Tegangan kerja |
4,5 / 6 VDC |
4,5 / 6 VDC |
4,5 / 6 VDC |
| Arus diam |
<20 uA |
<20 uA |
<20 uA |
| Arus maksimum |
<300mA |
<300mA |
<300mA |
| Bobot |
2.2kg |
2.2kg |
2.2kg |
|
Kesalahan: Qmin ≦ Q ≦ 0.1Qmax
0,1Qmaks ≦ Q ≦ Qmax
|
± 3 |
± 3 |
± 3 |
| ± 1.5 |
± 1.5 |
± 1.5 |
Dimensi Meteran gas Diafragma Atmos® IG1.6S |IG2.5S |IG4S
| SEBUAH |
|
110 ± 0,50mm |
130 ± 0,50mm |
|
|
| C |
|
218mm |
226mm |
|
|
| B |
|
M30 × 2-6g |
G¾B |
G7/8B |
NPT¾ '' |
